玻璃鋼的基本性能

玻璃鋼具有密度小，良好的介電絕緣性能和良好的隔熱性能以及吸水性、熱膨脹性能等。

一、密度

玻璃鋼的密度在1.5~2.0之間，僅為普通碳鋼的1/4~1/5，比輕金屬鋁輕1/3左右，而機械強度卻很高，在某些方面甚至接近普通碳鋼的水平。例如，一些環(huán)氧玻璃纖維增強塑料的拉伸、彎曲和壓縮強度都在400兆帕以上。從比強度來看，玻璃鋼不僅大大超過了普通碳鋼，而且達到并超過了一些特殊合金鋼的水平。

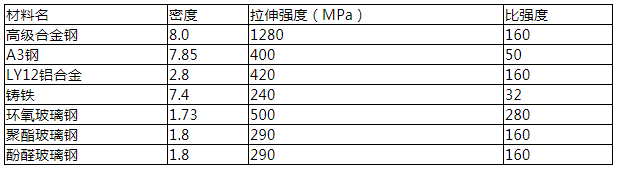

玻璃鋼與幾種金屬的密度、抗伸強度和比強度比較見表2-6所示.

表2-6

比強度：即單位密度下的拉伸強度，也就是材料的抗拉強度與密度之比，用以說明其輕質(zhì)高強的程度。

二、電性能

玻璃纖維增強塑料(FRP)具有優(yōu)異的電絕緣性能，可用作儀器、電機和電器中的絕緣部件，在高頻作用下仍保持良好的介電性能。在絕緣材料中，用玻璃纖維布代替紙和棉布可以提高絕緣材料的絕緣等級，用同樣的樹脂至少可以提高一個等級。玻璃鋼占絕緣材料用量的1/3~1/2。在一些大型電機中，如125，000 KW電機，應使用數(shù)百公斤的玻璃纖維增強塑料作為絕緣材料。此外，玻璃鋼不受電磁影響，具有良好的微波傳輸性能。

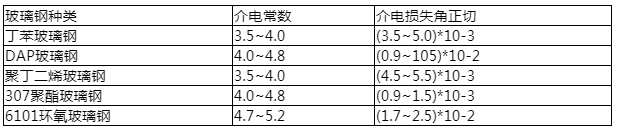

下表幾種玻璃鋼的介電性能：

三、熱性能

玻璃鋼具有良好的熱性能，其比熱是金屬的2~3倍，導熱系數(shù)相對較低，僅為金屬材料的1/100~1/1000。

此外，一些品種的玻璃鋼具有突出的瞬間耐高溫性能，如酚醛高硅芯布玻璃鋼，遇到極高溫度時會產(chǎn)生碳化層，在穿越大氣層時，可有效保護火箭、導彈、宇宙飛船免受5000~10000K高溫、高速氣流的作用。

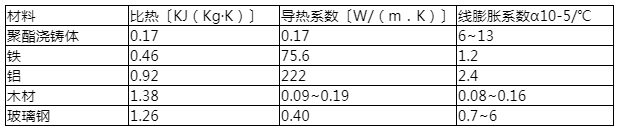

表2-8列出了幾種材料的熱性能。

由表2-8可以看出，玻璃鋼具有良好的熱絕緣性能，這是金屬材料無法比擬的。

四、耐老化性能

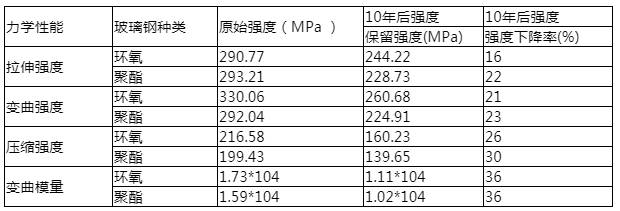

所有材料都有老化問題，玻璃鋼也不例外，只是速度和程度不同。在大氣暴曬、濕熱、水浸和腐蝕性介質(zhì)的作用下，玻璃鋼的性能會下降，長期使用會導致光澤下降、變色、樹脂脫落、纖維外露、脫層。然而，隨著科技的進步，人們可以采取必要的抗老化措施來提高產(chǎn)品的使用性能，延長產(chǎn)品的使用壽命。比如玻璃鋼放在哈爾濱進行自然老化試驗時，板材的抗拉強度下降最少，不到20%。抗彎強度次之，一般不超過30%；抗壓強度下降最大，波動最大，一般在25%-30%之間。見下表。

此外，室外風、雨及陽光曝曬，會使玻璃鋼表層樹脂脫落，應注意定期維護。

五、長期耐溫性及耐燃性

玻璃鋼的耐溫性和阻燃性取決于使用的樹脂，長期使用溫度不應超過樹脂的熱變形溫度。

一般環(huán)氧樹脂和聚酯玻璃纖維增強塑料是易燃的。對于有防火要求的結(jié)構(gòu)，應使用阻燃樹脂或阻燃劑。因此，在使用玻璃鋼時應充分注意。

一般玻璃鋼在高溫下不能長時間使用。比如聚酯玻璃鋼在40℃~45℃以上，環(huán)氧玻璃鋼在60℃以上，強度開始下降。

近年來，出現(xiàn)了一些耐高溫的玻璃纖維增強塑料。如脂環(huán)族環(huán)氧玻璃纖維、聚酰亞胺玻璃纖維，但長期工作溫度只能在200-300℃以內(nèi)，遠低于金屬的長期工作溫度。

綜上五大物理性能，可見玻璃鋼不同于金屬、陶瓷等材料，在使用中要充分發(fā)揮其優(yōu)勢，注意合理使用。

比如玻璃鋼低溫性能好，強度不降低。因此，雖然我國北方冬季室外溫度降至-45℃ ~ 50℃，但玻璃鋼并不脆。一般來說，在北方冬季，冷卻塔和防雨棚等室外結(jié)構(gòu)仍然可以安全使用。相反，玻璃鋼在高溫環(huán)境下應使用特殊的樹脂和配方。比如在100℃下長期使用，就要用耐高溫的配方，用特殊的工藝條件來成型。否則，玻璃鋼在100℃以上長時間連續(xù)工作會被破壞。

六、玻璃鋼的化學性能

玻璃鋼的主要化學性能是其突出的耐腐蝕性。不僅不會像金屬材料一樣生銹腐蝕；同時不會像木頭一樣腐爛，幾乎不會被水、油等介質(zhì)侵蝕。可代替不銹鋼制造儲罐、管道、泵、閥門等。在化工廠，它不僅使用壽命長，而且不需要采取防腐、防銹或防蛀等保護措施，從而降低了維護成本。玻璃鋼在耐腐蝕方面的應用非常廣泛。在國外一些主要工業(yè)國家，玻璃鋼作為耐腐蝕產(chǎn)品的使用量在13%以上，其消耗量有逐年增加的趨勢。國內(nèi)的消耗量也相當大，大部分都是作為金屬設備內(nèi)襯來保護金屬。

玻璃鋼的耐腐蝕性能主要取決于樹脂。作為玻璃鋼所用的樹脂，其耐腐蝕性較好，但如果簡單地將樹脂涂在金屬表面，會出現(xiàn)嚴重的裂紋，不能防止泄漏，保護金屬。在樹脂中加入一定量的玻璃纖維后，樹脂中出現(xiàn)嚴重裂紋的可能性轉(zhuǎn)化為大量的微小裂紋，這些微小裂紋形成穿透裂紋的概率很小，而且它們還具有止裂功能，可以防止化學溶液介質(zhì)的滲透腐蝕。

玻璃鋼不僅對各種低濃度酸、堿、鹽介質(zhì)和溶劑具有良好的穩(wěn)定性，而且對大氣、海水和微生物也具有良好的性能。

但是，對于不同的腐蝕性介質(zhì)，應選擇合適的樹脂、玻璃纖維及其制品。關(guān)于玻璃鋼防腐，近年來得到廣泛應用，表現(xiàn)出防腐投資少、使用壽命長、節(jié)省大量不銹鋼材料等優(yōu)點，取得了顯著的經(jīng)濟效益。

通常，玻璃纖維增強塑料被放在不同的腐蝕介質(zhì)中，并對其質(zhì)量變化進行稱重，以評估其耐腐蝕性。質(zhì)量變化小，耐腐蝕性好；質(zhì)量的巨大變化導致耐腐蝕性差。

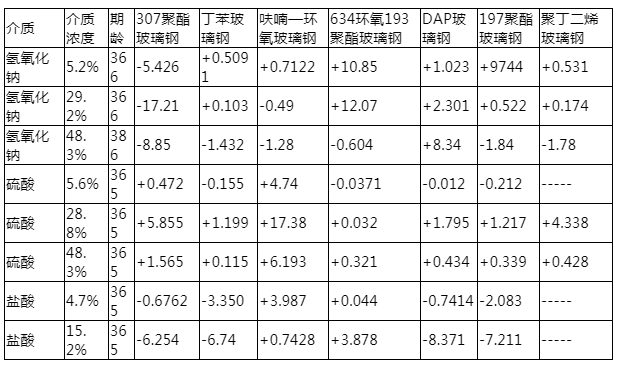

下表列出了幾種玻璃鋼在不同濃度的酸堿溶液中的質(zhì)量比和強度保持率。

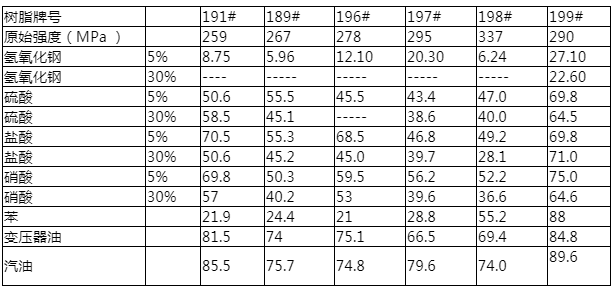

聚酯玻璃鋼在酸堿等介質(zhì)中彎曲強度保留率（ %）

六強是一家專業(yè)生產(chǎn)玻璃鋼電纜橋架的廠家，我廠生產(chǎn)的玻璃鋼電纜橋架適用各項工程，各種電纜的敷設，它具有結(jié)構(gòu)簡單、配置靈活、安裝方便，型式新穎、重量輕，強度高、成本低、使用壽命長、阻燃、耐酸堿等優(yōu)點，是目前電纜橋架中最理想的產(chǎn)品。
